Penggunaan Dioda Pada Sensor Suhu

Dioda sederhana dapat mendeteksi suhu karena tegangan bias maju berubah seiring perubahan suhu, sebab itu lah kita dapat membuat rangkaian kontrol suhu yang cukup efisien tanpa menggunakan NTC thermistor atau sensor suhu lain.

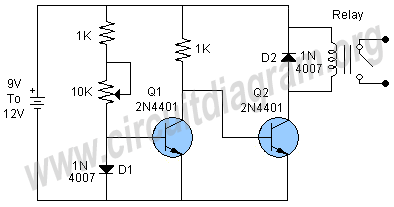

Rangkaian ini menggunakan dua buah transistor 2N4401 yang bekerja sebagai switch. Ketika dioda D1 yang digunakan sebagai sensor panas menerima panas, maka transistor Q1 akan aktif dan memberikan tegangan 0,7 volt pada kaki basis transistor Q2, sehingga transistor Q2 juga akan aktif dan menggerakkan relay. Resistor variable 10K digunakan untuk mengatur rangkaian untuk mengaktifkan relay sesuai dengan suhu yang diinginkan (sebagai pengatur tegangan referensi).
