Audio Mixer 6 Input

Oleh Anonim -

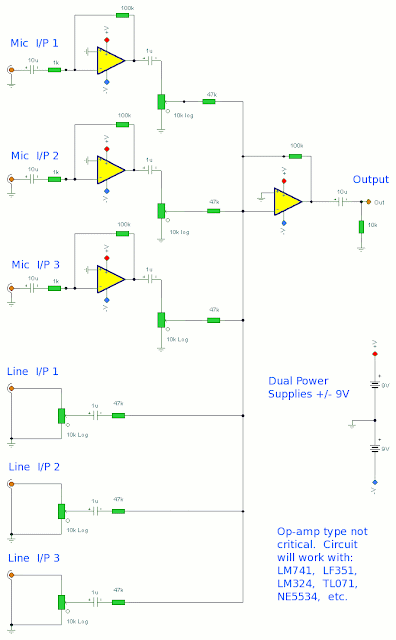

Rangkaian mixer diatas memiliki 3 input mikrofon dan 3 input line. Input mikrofon cocok untuk mikrofon dinamis dengan impedansi rendah 200-1000 ohm. Sama halnya dengan semua mixer, sedikit loss selalu akan ada, oleh karena itu penguat penjumlahan (summing amplifier) terakhir memiliki gain 2 hingga 6 dB untuk mengatasi hal tersebut. Level line input harus sekitar 200 mV RMS. Deskripsi pin untuk LM741, LF351, TL071 dan NE5534 ditunjukkan di bawah ini.



Input mic diperkuat sekitar 100 kali atau 40dB, penguatan total dari mixer termasuk penguat penjumlahan adalah 46dB. Input mikrofon dirancang untuk mikrofon dengan output sekitar 2mV RMS pada 1 meter. Mikrofon dinamik paling memenuhi standar ini.

Pemilihan op-amp tidak terlalu kritikal dalam rangkaian ini, Penguat bipolar, FET atau MOS dapat digunakan, seperti IC 741, LF351, TL061, TL071, CA3140 dan lain sebagainya. Catu daya yang dibutuhkan adalah jenis dual power supply +/- 9V, bisa juga menggunakan dua buah baterai 9 volt seperti yang ditunjukkan pada gambar rangkaian di atas.
